機器結構說明

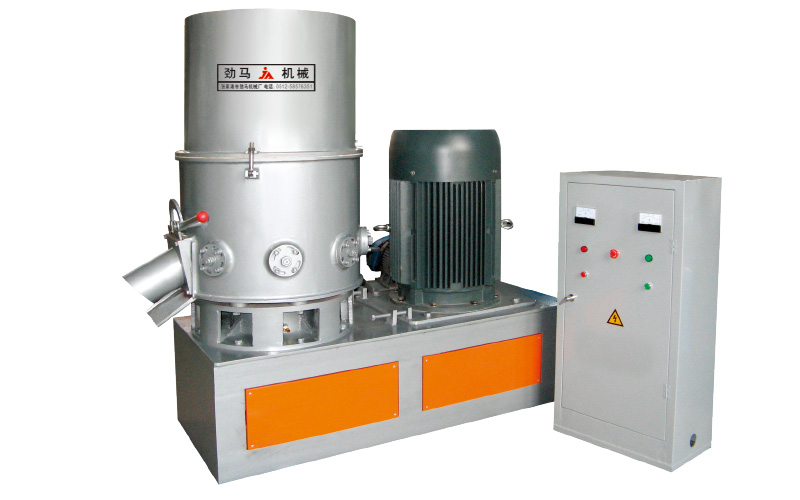

全機分為底座部件，傳動部件，出料口部件，鍋體部件，電器儀表控制柜等部分。

底座部分：底座是機器的基礎，它由鋼板焊接加工而成，用來承受整個機器的重量，底座用四個M18*630底腳螺栓固定在水泥基礎上。

底座上部安裝有主電動機，傳動部件和鍋體。主電動機和傳動部件靠皮帶連接起來，為了防止皮帶松弛，在底座的上側安裝有兩個調節螺絲；當松開電機板上的固定螺母后，即可通過轉動螺絲張緊松弛。

傳動部分：傳動部件（除主電機外）裝在鍋體下方的鍋座和底座內。它由主電機，大、小皮帶輪，主軸，軸承，轉刀等組成。鍋座由鑄鋼件制成，在其上部安裝下鍋體，內部安裝有主軸及6317、6319、8318軸承各一個，同時防止漏油及外界灰塵浸入安裝有骨架式密封圈三個；主軸經良好的熱處理和精加工，有較高的精度和光潔度，可保證其轉動的平穩性，主軸端部裝有轉刀體，兩把轉刀用螺栓緊固在刀體上，當主機啟動時通過皮帶輪減速帶動轉刀旋轉。

鍋體部件：鍋體為焊接結構，其鍋體和鍋底均由不銹鋼制成，內表面經精細拋光，以保證不沾物料，并有效的防止銹蝕，鍋體內部容積為300L，加入料量約為50Kg左右。鍋體分為上鍋體和下鍋體兩部分，兩者連接處用搖臂螺栓緊固，當需要清理鍋體內部和更換轉刀時，可松開螺栓，輕推上鍋體沿垂直軸作水平方向旋轉，使下鍋體暴露于外，便于維修和清理，注意維修和清理時必須斷開電源，保證主電機不啟動，保證維修和清理的安全。鍋體下部安有八把固定的刀片，出廠前固定刀片和轉刀之間的間隙已經調正至2.5mm，用戶可根據加工塑料不同更換轉刀下面的墊片調正所需間隙，間隙調正范圍在2.5-5mm之間，墊片厚度分別為0.5及1兩種。

上鍋體中部設有直徑360的材料投入孔，用于加入廢棄塑料制品用。

鍋體安裝在鍋座上，鍋體與鍋座之間用四個支爪隔開防止鍋體中熱量傳入鍋座的軸承內，鍋座與底座相連。
